Réf. : LB14434.1 · Réf. fabricant : 201428
Stiebel Eltron Badlüfter LA 70 VE-U DN 100 mit Irisblende
Effiziente 68 m³/h Abluft für Bad und Küche gegen Feuchtigkeit
Ignorer la galerie d'images
Garantie du prix le plus bas
Woanders günstiger gesehen? Schick uns den Link – wir prüfen und ziehen mit. Antwort innerhalb eines Werktags.
Markenqualität von einem unserer geprüften Hersteller. Fragen zur Marke? Unser Team berät dich gern.
Meilleurs avis
0,00 €*
−3 % Neukundenrabatt.
(−0,00 €)
−1 % Rabais pour paiement anticipé - 1%, couverture comprise.
(−0,00 €)
Plus disponible
Stiebel Eltron Badlüfter LA 70 VE-U DN 100 mit Irisblende
STIEBEL ELTRON Unité de ventilation LA 70 VE-U – Évacuation efficace pour salles de bain et cuisines
Assurez un air frais et un climat ambiant optimal avec la STIEBEL ELTRON LA 70 VE-U – Votre solution intelligente pour les pièces humides et malodorantes.
La STIEBEL ELTRON LA 70 VE-U est un appareil d'extraction d'air décentralisé, spécialement conçu pour la ventilation fiable des sanitaires, cuisines et WC directement à travers le mur extérieur. Il évacue efficacement l'air humide et malodorant, favorisant ainsi un climat ambiant agréable et sain. L'apport d'air se fait naturellement par les pièces adjacentes, ce qui minimise les efforts d'installation et rend l'unité idéale pour les nouvelles constructions ainsi que pour les projets de modernisation.
Vos avantages en un coup d'œil :
- Utilisation polyvalente : Convient pour une installation dans les zones de protection 2 et 3, idéal pour les salles de bain, cuisines et WC.
- Installation facile : Conçue pour un montage simple, tant dans les nouvelles constructions que lors de rénovations, avec un raccordement électrique facilement accessible.
- Confort automatique : Le diaphragme iris intelligent s'ouvre et se ferme automatiquement, minimise les bruits extérieurs et évite les courants d'air indésirables.
- Adaptation flexible : Grâce à sa conception modulaire et à ses modules de commande enfichables, la gamme de fonctions peut être étendue ou adaptée ultérieurement à tout moment.
- Conception robuste : Le boîtier, le diaphragme iris et le support de filtre sont en plastique blanc de haute qualité pour une durabilité et un nettoyage faciles.
Système modulaire pour une flexibilité maximale
L'unité de ventilation LA 70 VE-U se distingue par sa conception modulaire. Cela permet l'intégration simple de différents modules de commande enfichables pour adapter précisément la gamme de fonctions à vos besoins.
Le grand avantage réside dans la flexibilité : le module de commande adapté aux fonctions de minuterie ou aux capteurs d'humidité peut non seulement être choisi lors de l'installation initiale, mais aussi être remplacé ultérieurement à tout moment, même lorsqu'il est installé. Ainsi, votre solution d'extraction d'air reste pérenne et adaptable.
Diaphragme iris intelligent pour le calme et la protection
Une caractéristique essentielle du LA 70 VE-U est son diaphragme iris à ouverture et fermeture automatiques.
Cette sophistication technique garantit l'amortissement efficace des bruits extérieurs et empêche l'entrée indésirable d'air extérieur froid lorsque l'appareil n'est pas en fonctionnement. Après la mise en marche, le diaphragme s'ouvre après environ 45 secondes et se ferme environ 25 secondes après l'arrêt, assurant ainsi un confort et une protection optimaux à tout moment.
Installation et maintenance faciles
La conception ronde du ventilateur et le raccordement électrique facilement accessible permettent un montage rapide et simple sur le conduit d'extraction. Les appareils conviennent à un montage mural et au plafond flexible.
Le LA 70 VE-U peut être raccordé à des conduits rigides ou flexibles d'un diamètre intérieur de 100 mm. Cela minimise les efforts d'installation et en fait le choix idéal pour divers projets de construction, qu'il s'agisse de nouvelles constructions ou de rénovations.
Spécifications techniques
Données de performance
| Paramètre | Valeur | Remarque / Particularité |
|---|---|---|
| Débit d'air | 68 m³/h | Débit d'extraction efficace |
| Consommation électrique maximale | 9 W | Fonctionnement économe en énergie |
| Tension nominale | 230 V ou 12 V (SELV) | Raccordement électrique flexible |
| Indice de protection | IPX4 | Protection contre les projections d'eau, idéal pour les pièces humides |
| Classe de protection | II | Isolation double ou renforcée |
| Zones de protection autorisées | 2, 3 | Possibilité d'utilisation dans les salles de bain et les cabines de douche (selon VDE) |
| Altitude d'installation max. | 2000 m | |
| Diamètre de raccordement | DN 100 (100 mm) | Pour conduits d'extraction standardisés |
Dimensions & Poids
| Dimension | Valeur | Remarque |
|---|---|---|
| Hauteur | 197 mm | Conception compacte |
| Largeur | 197 mm | Conception compacte |
| Profondeur | 108 mm | Faible profondeur d'encastrement |
| Poids | 0,9 kg | Léger et facile à manipuler |
Domaines d'application & Scénarios d'utilisation
La STIEBEL ELTRON LA 70 VE-U est la solution idéale pour toutes les pièces où l'humidité, les odeurs et l'air vicié doivent être évacués rapidement et efficacement. Les domaines d'application typiques sont :
- Salles de bain et cabines de douche : Empêche la formation de moisissures et assure un climat toujours frais après la douche ou le bain.
- Zones de cuisine : Évacue de manière fiable les vapeurs de cuisson et les odeurs de nourriture vers l'extérieur.
- WC invités : Garantit la discrétion et la fraîcheur dans les petits sanitaires.
- Pièces sans fenêtre : Permet une ventilation efficace dans les salles de bain ou les WC sans fenêtre.
Fabricant & Qualité
En tant que produit du fabricant renommé STIEBEL ELTRON, l'unité de ventilation LA 70 VE-U est synonyme des normes de qualité les plus élevées et de l'ingénierie allemande. Le boîtier, le diaphragme iris et le support de filtre sont fabriqués en plastique blanc de haute qualité, ce qui garantit durabilité, robustesse et un aspect attrayant. Faites confiance à un produit reconnu pour sa fiabilité et sa technologie innovante.
Optimisez dès maintenant votre climat ambiant et dites adieu à l'humidité et aux odeurs ! La STIEBEL ELTRON LA 70 VE-U vous offre une solution fiable, flexible et économe en énergie pour votre maison. Pour toute question, nous sommes à votre disposition pour vous conseiller.
Les éléments suivants sont fournis avec l'aérateur décentralisé LA 70 VE-U de Stiebel Eltron:
.
- Unité de ventilation
- Instructions
- 2 x chevilles en plastique
- 2 x vis longues (5 x 32)
- 1 x décharge de traction
- 2 x vis courtes (M3 x 10)
- 1 x passage de câble
|
Débit d'air m³/h |
68 |
|
Hauteur mm |
197 |
|
Largeur mm |
197 |
|
Profondeur mm |
108 |
|
Hauteur maximale d'installation m |
2000 |
|
Puissance absorbée max. W |
9 |
|
Tension nominale V |
230 |
|
Indice de protection (IP) |
IPX4 |
|
Zone de protection autorisée |
2, 3 |
|
Classe de protection |
II |
|
Poids kg |
0,9 |
|
Pour une surface utile de m² |
> ; 100 |
|
Plage d'utilisation m³/h |
68/79 |
L'appareil de ventilation doit être installé sur une gaine d'évacuation d'air. Selon la version choisie, les appareils conviennent à un montage mural ou au plafond. Les appareils sont reliés à des gaines rigides ou flexibles d'un diamètre intérieur de 100 mm. Le raccordement électrique au ventilateur est facilement accessible.
Monter l'unité de commande dans l'unité de ventilation:
Monter l'appareil:
Connexion électrique:
Régler l'unité de commande:
Monter le cache:
Montez l'appareil uniquement dans les zones de protection 2 ou 3. L'installation dans les zones de protection 0 et 1 est interdite.
Démonter l'iris:
L'iris est fixé à l'unité de ventilation par une vis et une fermeture à baïonnette. Marquez d'abord la position du cache sur le ventilateur (trou ovale) pour le remontage à la dernière étape. Dévissez ensuite la vis sur le bord du cache à l'aide d'un tournevis et desserrez la fermeture à baïonnette en tournant dans le sens inverse des aiguilles d'une montre.
Monter l'unité de commande dans l'unité de ventilation:
Démontez la borne de ventilation des broches de position de l'unité de ventilation et insérez les deux broches de connexion de l'unité de commande dans les bornes libres. Serrez les broches de connexion. Posez les fils sous les clips de montage de l'unité de contrôle. Faites glisser l'unité de commande dans l'unité de ventilation de sorte que les clips de l'unité de commande s'enclenchent sous la goupille de fixation de l'unité de ventilation.
Monter l'appareil:
L'appareil est conçu pour un montage mural ou au plafond. Avant de percer une ouverture dans un mur ou un plafond, vérifiez l'état du mur. Créez ensuite l'ouverture en fonction des dimensions d'installation. Lorsque vous percez les trous de fixation, veillez à ne pas endommager les câbles électriques ou autres fils. Dans l'étape suivante, raccordez l'appareil à la conduite d'évacuation et installez-le dans l'ouverture du mur ou du plafond. Fixez l'appareil au mur ou au plafond à l'aide des chevilles et des vis fournies et installez la grille extérieure.
Connexion électrique:
Insérez l'entrée de câble fournie dans l'ouverture ronde du ventilateur. Raccordez le câble à la borne de l'unité de commande conformément au marquage.
Régler l'unité de commande:
L'unité de commande réglable est initialement réglée en usine et peut être adaptée aux besoins de l'utilisateur.
Monter le cache:
Alignez le cache sur l'unité de ventilation comme avant de le retirer. Poussez le cache tout droit dans le boîtier et tournez la fermeture à baïonnette dans le sens des aiguilles d'une montre jusqu'à ce que l'iris soit dans la bonne position. Fixez la vis sur le bord du cache à l'aide d'un tournevis dans le filetage.
Ignorer la galerie de produits

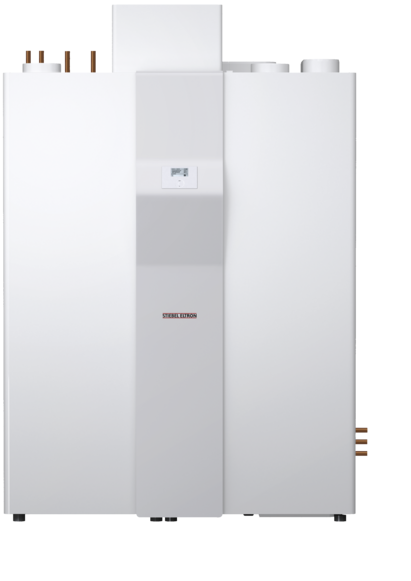

Stiebel Eltron Integralsystem LWZ 604 Enthalpie – 80–300 m³/h – 400 V – Wärmepumpe Inverter – A/A – für Niedrigenergie – 201428

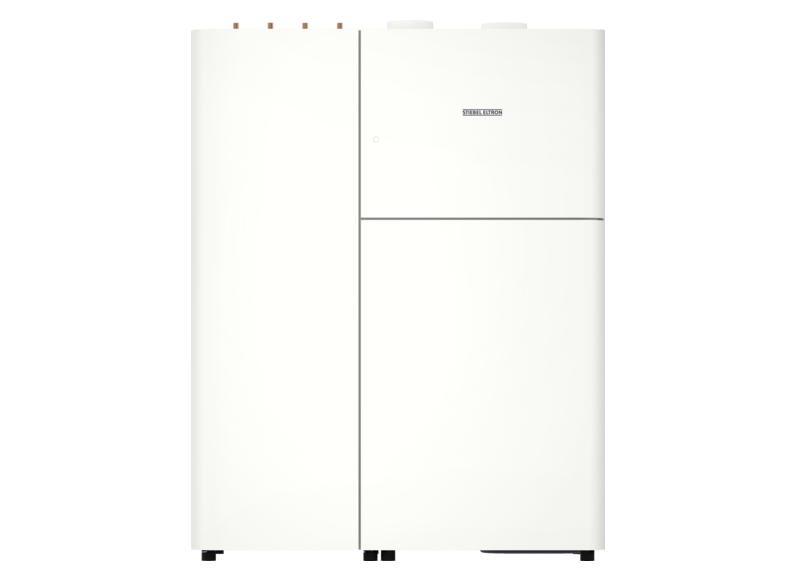

Stiebel Eltron Lüftungskompaktgerät LWZ 05.1 Plus H(K)WL 230 – 230 m³/h – Heizen & Kühlen – Warmwasserbereitung – WRG – Energieeffizient – R290 Kältemittel – 206283

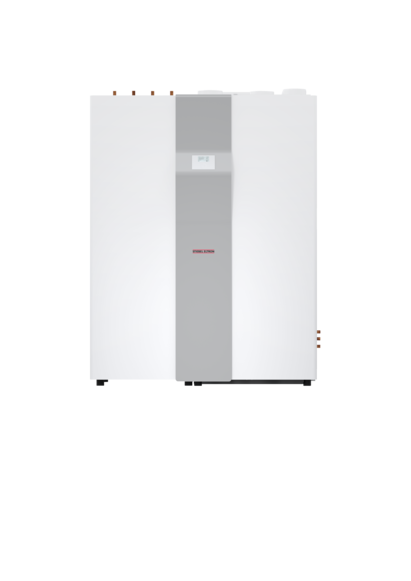

Stiebel Eltron Integralsystem LWZ 5 CS Premium – Lüften Heizen Kühlen WW – 5,5 kW – 90% WRG – 235 L Speicher – 50 dB(A) – Einfamilienhaus – 201427

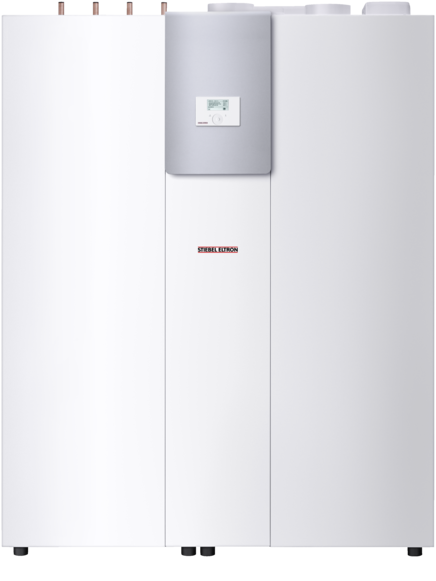

STIEBEL ELTRON Integralsystem LWZ 5 S Plus – A++/A – 5,5 kW Heizleistung – 235l WW – 80-300 m³/h Lüftung – 52 dB(A) – 4-in-1 System – Neubau EFH – 201291

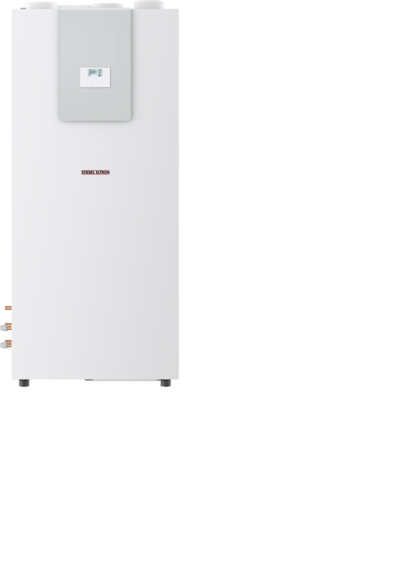

STIEBEL ELTRON Integralsystem LWZ 8 S Trend – 8,34 kW – 80-300 m³/h – A+ – 52 dB(A) – Lüften Heizen WRG – für Neubau – 201684

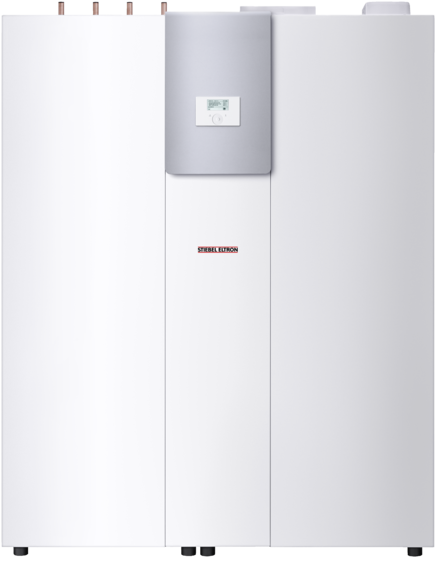

STIEBEL ELTRON Integralsystem LWZ 5 S Smart – A++ – Lüften Heizen Kühlen WWB – 5,5 kW Heizleistung – 1000 m³/h – 235 L Speicher – 201293
Stiebel Eltron Integralsystem LWZ 5 S Trend – 5.50 kW – 80-300 m³/h – Lüften Heizen Kühlen WW – A++ – 52 dB(A) – 201292

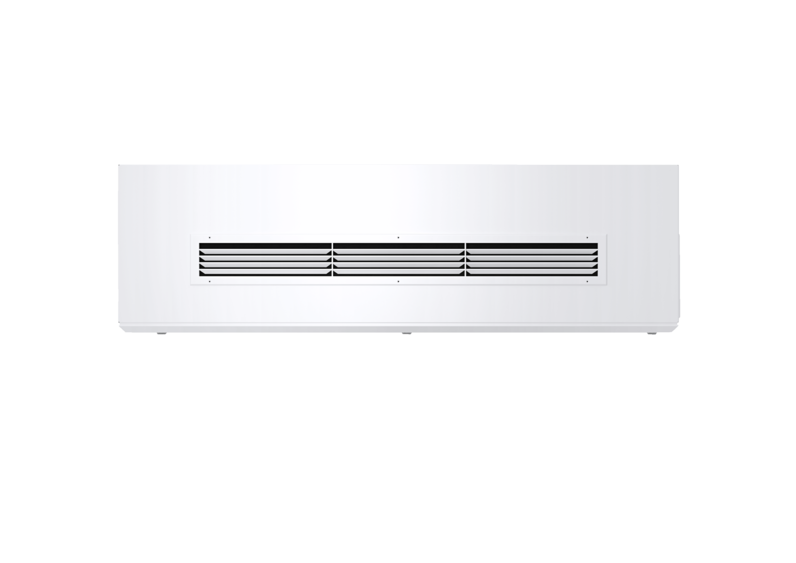

Stiebel Eltron Dezentrales Lüftungsgerät VRL-C 870 G Premium – 1750 kW Nachheizregister – DN 315 – WRG – für große Räume – leise – 204132

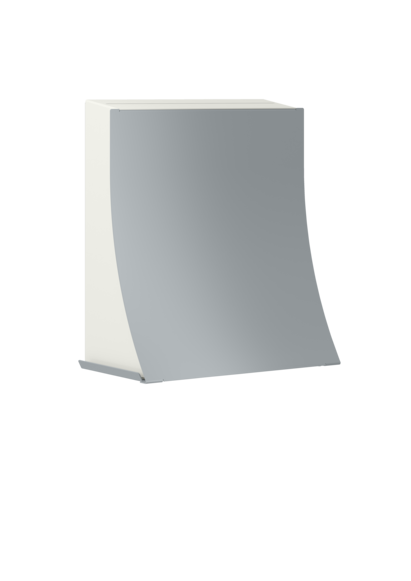

Stiebel Eltron Außenblende W 100 BA VA B – DN 70–180 – Edelstahl – für Lüftungs- & Abluftgeräte – Fassadenschutz – 206654

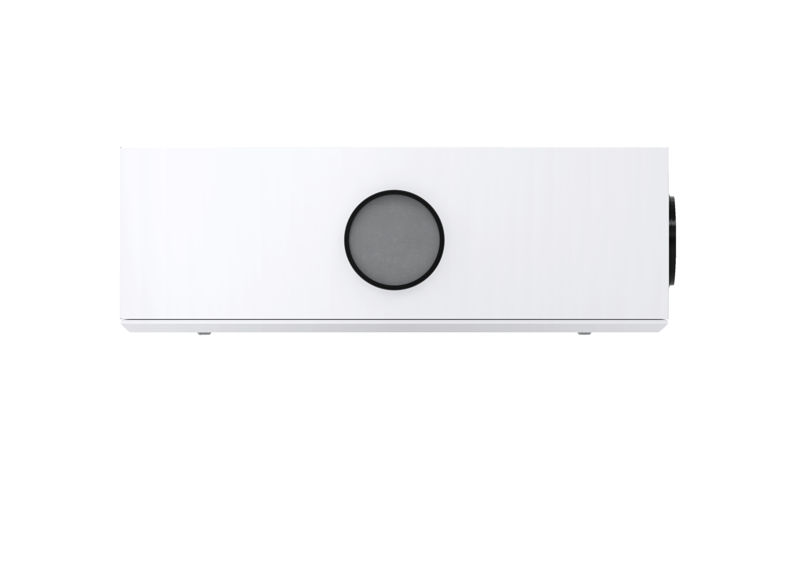

STIEBEL ELTRON Dezentrales Lüftungsgerät VRL-C 300 G Premium – 300 m³/h – WRG & Nachheizung – Gewerbe/Öffentlich – 204140
