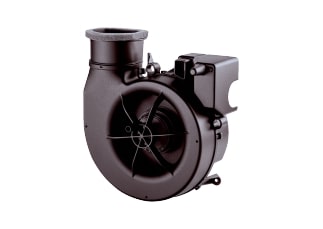

Maico Ventilatoreinsatz ER EC Produktbild

Garantie du prix le plus bas

(202) Meilleurs avis

259,20 €*

−3 % Neukundenrabatt. (−7,78 €) −1 % Rabais pour paiement anticipé - 1%, couverture comprise. (−2,59 €)

Type (Obligatoire)

Disponible dans 1 jour, délai de livraison 30 jours

luftbude.pdp.prepaymentAdvertisment

Demander une offre PDF sans engagement Demander conseil & planification

Darum Luftbude:

Tiefpreisgarantie

Bundesweite Montage

VHV-Käuferschutz bis 50.000€

Neutrale Beratung

Maico Module de ventilation ER 60 G2 encastré avec filtre

Réf. produit :: LB10492.1
Numéro du fabricant :: 0084.0100
GTIN/EAN :: 4012799841005

Maico ER 60 G2 Jeu de ventilateur - Ventilation efficace et robuste

Qualité d'air optimale avec le jeu de ventilateur Maico ER 60 G2 – pour un climat ambiant sain.

Le jeu de ventilateur Maico ER 60 G2 est une solution performante pour une ventilation efficace dans les boîtiers encastrés. Équipé d'une façade et d'un filtre, il garantit une circulation d'air fiable et une protection contre la poussière et la saleté. Idéal pour les applications nécessitant une solution de ventilation robuste et durable.

Vos avantages en un coup d'œil :

Débit d'air efficace : Avec un volume d'air de 62 m³/h, il assure une ventilation rapide et efficace.
Robuste et protégé : Grâce à son indice de protection IPX5, le jeu de ventilateur est optimalement protégé contre les jets d'eau, ce qui garantit sa longévité.
Filtre intégré : La façade et le filtre fournis protègent l'appareil et assurent un air d'alimentation propre.
Application polyvalente : Parfaitement adapté à l'installation dans des boîtiers encastrés dans divers environnements.
Fonctionnement fiable : Les spécifications techniques (230V, 50Hz, 21W) garantissent un fonctionnement stable et économe en énergie.

Fonction de filtration intégrée

Le jeu de ventilateur est équipé d'une façade et d'un filtre intégré.

Cela protège non seulement les composants internes de la poussière et de la saleté, mais assure également une meilleure qualité de l'air dans la pièce.

Indice de protection élevé IPX5

La classification IPX5 signifie que l'appareil est protégé contre les jets d'eau de toutes les directions.

Cela augmente la sécurité de fonctionnement et la fiabilité, même dans des conditions plus exigeantes et dans des environnements humides.

Débit d'air puissant

Avec un débit d'air de 62 m³/h, l'ER 60 G2 assure une extraction d'air rapide et efficace.

Cela permet un renouvellement rapide de l'air ambiant et contribue de manière significative à la création d'un climat ambiant agréable et sain.

Spécifications techniques

Paramètre	Valeur	Caractéristique
Volume d'air	62 m³/h	Extraction efficace
Tension nominale	230V	Tension secteur standard
Fréquence	50Hz	Fréquence standard
Courant nominal	0.16A	Faible consommation d'énergie
Puissance absorbée	21W	Économe en énergie
Indice de protection	IPX5	Protection contre les jets d'eau
Modèle	ER60 G2	Type spécifique de jeu de ventilateur

Domaines d'application & Scénarios d'utilisation

Salles de bain et toilettes : Pour une évacuation rapide de l'humidité et des odeurs, afin de prévenir la formation de moisissures.

Cuisines et buanderies : Pour une ventilation efficace et l'évacuation des vapeurs de cuisson ou de l'air humide.

Bureaux et petites pièces : Pour assurer une circulation constante de l'air ambiant et favoriser un climat de travail agréable, en particulier dans des espaces restreints.

Fabricant & Qualité

Depuis des décennies, Maico est synonyme de qualité et de fiabilité maximales dans le domaine de la technique de ventilation. Le jeu de ventilateur ER 60 G2 est un autre exemple de la force d'innovation et de l'engagement de Maico pour des produits durables et efficaces qui répondent à des normes de qualité strictes.

Assurez un climat ambiant optimal et investissez dans la qualité éprouvée du jeu de ventilateur Maico ER 60 G2 !

Pour plus d'informations ou un conseil personnalisé, nous sommes à votre entière disposition.

L'insert de ventilateur ER EC, ER 60 et ER 100 pour le système de ventilation individuel ER (EC) est livré dans un emballage garantissant la sécurité du transport. La livraison comprend les pièces suivantes:

.

Insert de ventilateur ER EC

1x Ventilateur à 2 vitesses pour montage dans boîtier encastré ER GH
1x manuel d'utilisation et de montage

Insert de ventilateur ER 60 / 100

1x insert de ventilateur ER 60 ou ER 100 avec différentes platines de commande, selon l'application
1x couvercle intérieur avec filtre d'évacuation d'air
1x Timestrip (près du couvercle)
1x manuel d'utilisation et de montage

Article
ER EC
ER 60
ER 100
Volume des subventions
20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h (ER EC)
Selon la variante de couverture, niveaux réglables de manière variable :
ER-A : niveau 1 = 30 m³/h, niveau 2 = 60 m³/h
ER-AK/ER-AB : niveau 1 et niveau 2 = 20/30/40/60/100 m³/h
réglable
ER-AH : niveau 1 = 20/30/40 m³/h, niveau 2 = 60/100 m³/h réglable
62 m³/h (ER 60)
101 m³/h (ER 100)
Vitesse de rotation
500 1/min / 800 1/min / 1.050 1/min / 1.250 1/min / 1.800 1/min /
combiné avec ER GH, ER GH AP / APB (ER EC)
1.250 1/min (ER 60)
1 900 1/min (ER 100)
Direction de l'air
Ventilation
Vitesse réglable
- (IL EC, IL 60)
✔ (ER 100)
Réversibilité
-
SEC average ;
pas d'indication (ER EC)
-3,72 kWh/(m²a) (ER 60)
-6,66 kWh/(m²a) (ER 100)
Type de tension
Courant alternatif
Tension assignée
230 V
Fréquence du réseau
50 Hz
Puissance absorbée
2 W / 2,5 W / 3 W / 5 W / 17 W / combiné avec ER GH
2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W combiné avec ER GH AP / APB (ER EC)
21 W (ER 60)
29 W (ER 100)
I_Max
pas d'indication (ER EC)
0,16 A (ER 60)
0,14 A (ER 100)
Indice de protection
IP X5
Câble d'alimentation
4 x 1,5 mm² (ER EC)
3 x 1,5 mm² (ER 60 / 100)
Lieu de montage
mur / plafond
Type de montage
Encastré
Type de système
décentralisé
Matériau du boîtier
Plastique
Couleur
noir (ER EC)
blanc trafic, similaire à RAL 9016 (ER 60 / 100)
Poids
0,72 kg (ER EC)
1,5 kg (ER 60 / 100)
Classe de filtre
G2 (IsoCoarse 30 %) (ER EC)
G2 (ER 60 / 100)
Direction de soufflage
latéral / arrière (ER EC)
latéral (ER 60 / 100)
Largeur
250 mm
Hauteur
250 mm
Profondeur
150 mm (ER EC / 100)
140 mm (ER 60)

Température du liquide pompé à I_Max
40 °C
Niveau de pression acoustique
15 / 16 / 23 / 35 / 48 dB(A) / combiné avec ER GH ; (ER EC)
27 / 31 / 35 / 41 / 51 dB(A) combiné avec ER GH AP / APB
36 dB(A) (ER 60)
45 dB(A) (ER 100)
Toutes les données selon DIN 18017-3 pour une surface d'absorption équivalente AL = 10 m2
Unité d'emballage
1 pièce
Gamme de produits
B
GTIN (EAN)
4012799843603 (ER EC)
4012799841005 (ER 60)
4012799841302 (ER 100)
Numéro d'article
0084.0360 (ER EC)
0084.0100 (ER 60)
0084.0130 (ER 100)

Préparatifs pour le montage
.

Effectuez tous les travaux nécessaires à l'installation d'un boîtier apparent ER GH AP / APB ou d'un boîtier encastré ER GH conformément aux instructions de service et de montage.

Transformation de l'adaptateur de soufflage pour un soufflage vers l'arrière

5 Boîte à spirale
6 Adaptateur de soufflage : direction de soufflage vers le haut (en usine)
7 Adaptateur de soufflage : direction de soufflage vers l'arrière (fourni)

Pour utiliser l'insert du ventilateur avec le sens de soufflage vers l'arrière, vous devez remplacer l'adaptateur de soufflage [6] par un adaptateur de soufflage courbé [7]. Pour ce faire, procédez comme suit :

Desserrer les 2 ergots d'arrêt de la tubulure de soufflage [6] et la retirer avec précaution vers l'arrière de la volute.
Introduisez la tubulure d'évacuation courbée [7] dans la rainure de la volute [5] jusqu'à ce qu'elle s'enclenche de manière audible avec les deux ergots d'arrêt.
Vérifier que le raccordement est effectué correctement et qu'il est bien fixé.

Raccordement électrique

Avant de procéder au raccordement électrique, coupez tous les circuits d'alimentation, y compris les fusibles du réseau.
Retirez le couvercle de protection de l'enduit.
Coupez et isolez les conducteurs de protection et les fils non nécessaires.
Retirez la gaine du câble d'alimentation et adaptez la longueur en conséquence.

Important : la longueur du câble d'alimentation dans le boîtier ne doit pas dépasser 11 cm.

Effectuez le câblage électrique du câble d'alimentation à la borne de raccordement conformément au schéma de câblage.
Cochez le type de ventilateur et le type de raccordement sur le schéma de câblage dans le boîtier. Cela permet d'éviter des erreurs lors du montage final, si par exemple des inserts de ventilateurs différents sont montés dans le système de ventilation.
Montez, si vous le souhaitez ou si cela est nécessaire, un cadre d'espacement ou un cadre mural.
Remettez maintenant le couvercle de protection du crépi sur le boîtier encastré.

Montage final de l'insert du ventilateur ER EC

Vous n'avez pas besoin d'outils pour le montage final de l'insert du ventilateur.

Enfichez l'insert du ventilateur directement sur les 3 tenons à l'intérieur du boîtier encastré. Veillez à ce que l'insert du ventilateur s'enclenche de manière audible dans les 3 fermetures à déclic.
Vérifiez et assurez-vous que l'insert du ventilateur est bien fixé.

Montage final de l'insert du ventilateur ER 60 / 100

Réglages sur les platines électroniques

Respectez les consignes suivantes :

Les platines électroniques [12] des variantes ER Standard, D, VZ, VZ 15, G, GVZ et F ne possèdent pas de possibilités de réglage.
Les cartes électroniques [12] des variantes ER I, VZC, H, RC et GVZC sont configurables, comme décrit ci-après.
Tolérance pour les données temporelles + 20
Les appareils équipés de temporisateurs (ventilateurs VZ, VZ 15, GVZ, VZC, GVZC EC, F, I, RC et H) possèdent une immunité aux perturbations selon EN 55014-2 (selon la forme d'impulsion et la part d'énergie, de 1000 à 4000 V). En cas de fonctionnement avec des tubes fluorescents, ces valeurs peuvent être dépassées. Dans ce cas, des mesures d'antiparasitage supplémentaires sous forme de chaînons L, C ou RC, de diodes de protection ainsi que de varistances sont nécessaires.

Effectuer les réglages

Déposez l'insert du ventilateur sur sa face avant et vous aurez un accès libre à la carte électronique (commande).
Réglez les valeurs souhaitées à l'aide des potentiomètres ou des ponts enfichables (cavaliers) comme décrit ci-dessous.

Platine électronique ER 60 I et ER 100 I : Potentiomètre Ti pour le réglage de la durée de fonctionnement. En butée gauche, la commande par intervalles est désactivée.
Platine électronique ER 60 VZC et ER 100 VZC : Potentiomètre Tv : retard à l'enclenchement (secondes) ; potentiomètre Tn : Temps d'arrêt (minutes)
Platine électronique ER 60 H et ER 100 H : réglez le point d'activation de l'humidité souhaité à l'aide du pont enfichable (cavalier) S.

Important : non autorisé pour le raccordement d'une deuxième pièce !

Platine électronique ER 100 RC : apprenez à utiliser l'insert de ventilateur radio ER 100 RC en fonction de sa fonction (maître / esclave) et en combinaison avec des interrupteurs radio ou des commandes d'air ambiant à fonctionnement radio. Consultez la notice d'utilisation et de montage de l'insert de ventilateur ER 100 RC pour une description détaillée.
ER 60 GVZC EC

15.1 GVZC EC Platine
15.2 Barrette à broches S Pont enfichable (cavalier)

Figure 16 A : Réglage d'usine avec temporisation à l'enclenchement ½ min et temporisation au déclenchement 15 min.

Avec la commande ER 60 GVZC EC, choisissez entre deux variantes de commutation :

Charge de base permanente avec charge nominale commutable (commutation standard).
Charge de base et charge nominale commutables (variante de commutation).

A l'aide du cavalier [S], réglez le délai de mise en marche (0, ½, 1, 2 ou 3 minutes) ainsi que le délai d'arrêt (0, 1, 3, 6 ou 15 minutes).

Montage de l'insert du ventilateur

11 Insert de ventilateur
12 Platine électronique (commande)
13 Joint de fond de boîtier
38 Couvercle de protection contre le nettoyage
42 Borne de raccordement
43 Fixation optionnelle avec vis (non fournie)
44 Levier à crans
45 Tourillon

Interrompre la protection du réseau.
Retirez le couvercle de protection du crépi [38] et nettoyez le boîtier encastré des éventuelles ; saletés de construction.
Vérifier si le type de ventilateur indiqué dans le boîtier correspond au type à installer.
Vérifiez la souplesse de fonctionnement du clapet d'arrêt et du clapet anti-retour. Dans la position de montage utilisée, le clapet d'arrêt ou le clapet anti-retour doit se fermer automatiquement. Pour les boîtiers encastrés ER UPD et ER UPB, le clapet doit se fermer automatiquement sous l'effet de la pression du ressort de torsion utilisé.
Pour les boîtiers encastrés ER UPD et ER UPB, assurez-vous que le fusible est installé dans les règles de l'art.
Vérifiez que le joint de fond de boîtier est bien en place et insérez-le correctement.
Assurez-vous que tous les vissages sont bien serrés.
Vérifier que les données de connexion correspondent aux caractéristiques techniques de l'appareil.
Poussez l'insert du ventilateur parallèlement et uniformément sur les deux tourillons [45]. Les deux ergots d'arrêt des tourillons ainsi que le levier d'arrêt [44] doivent alors s'enclencher de manière audible.

Important : si l'insert du ventilateur n'est pas correctement enclenché, son fonctionnement peut être altéré. Si un enclenchement correct n'est pas possible, un vissage optionnel peut être effectué.

Informations complémentaires importantes

Si le ventilateur est utilisé en combinaison avec des foyers dépendant de l'air ambiant, vous devez veiller à ce que le flux d'air entrant soit suffisant. La différence de pression maximale autorisée par unité d'habitation est de 4 Pa.
