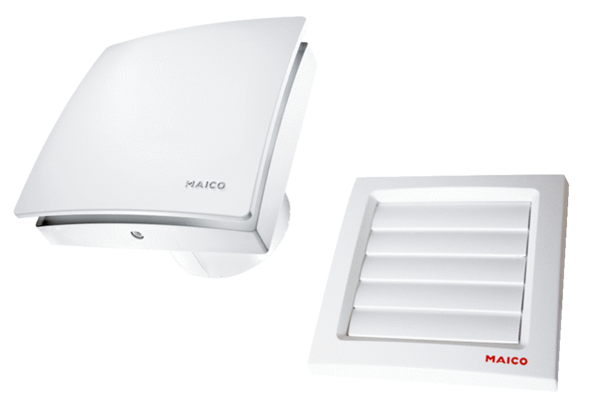

Maico Ventilateur de petit local AKE 100 DN 100

Vorbereitung zur Montage

1. Gewährleistung ausreichender Zuluft.
2. Befestigungsmaterial entsprechend dem Untergrund bereitstellen.

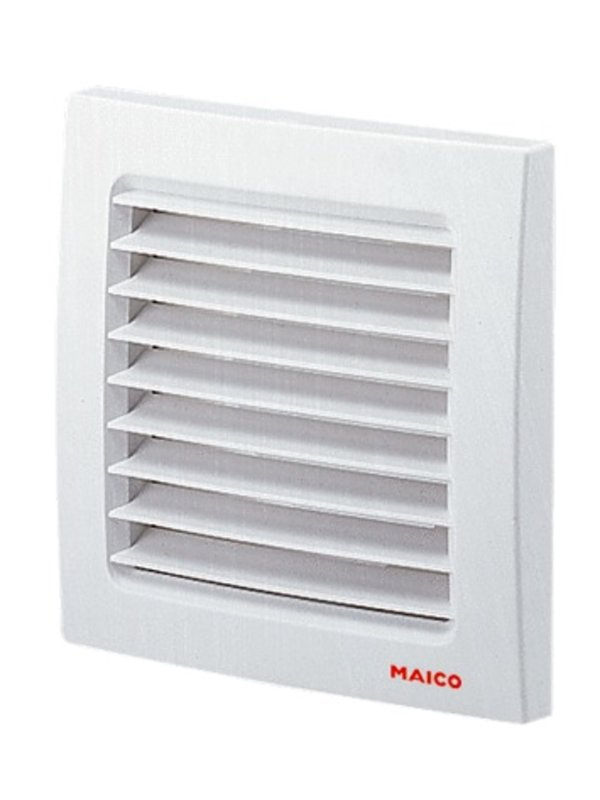

3. Außenstück [11] von Außenverschlussklappe abnehmen und mithilfe eines Schraubendrehers die Rasthaken öffnen (siehe Pfeil). Das Sensorverbindungskabel nicht vom Außen-Klimasensor lösen. Die Verbindung mit dem Ventilator erfolgt durch das Rohr während des Gehäuseeinbaus. Eines der mitgelieferten Dichtbänder mittig am Stutzen befestigen.

4. Gerät auspacken und die Abdeckung abnehmen. Mithilfe eines Schraubendrehers den Rasthaken an der Abdeckung lösen. (siehe Pfeil)

1. Innenklimasensor [5] abziehen.

2. Elektronikabdeckung [6] durch Entriegelung der Rasthaken mit Schraubendreher abnehmen.
3. Zweites Dichtband aus dem Lieferumfang in der Mitte des Stutzens befestigen.

Montage an der Wand

Einhaltung der Mindestabstände siehe Abbildung.

AKE 100

AKE 150

1. Sicher stellen, dass im Bereich des Gehäuses der Untergrund eben ist.
2. Wand durchbrechen oder Kernlochbohrung von mindestens 115 mm (AKE 100) / 170 mm (AKE 150) vornehmen.
   Runder Wanddurchbruch: WH 100 / WH 150 Wandhülse einbauen.
   Rechteckiger Wanddurchbruch: ZM 11 Montageplatte verwenden.
3. Stromleitung (Unterputz) bis zum Ort der Kleinraumventilator Montage verlegen.
   Stromleitung sollte mindestens 110 mm aus der Wand herausschauen.

Montage an der Decke

Die Deckenmontage erfolgt analog zur Wandmontage. Lüftungsleitungen fachgerecht isolieren. Ableitung des Kondenswassers beziehungsweise einen Kondensatsammler in die Steigleitung einplanen. Das reduziert die Gefahr von Kurzschlüssen im Ventilatorgehäuse aufgrund von Kondenswasserbildung.

Einbau der Außenabdeckung

1. Untergrund muss eben sein.
2. Gehäuse der Außenabdeckung in Wanddurchbruch / Wandhülse stecken (TOP = oben).
3. Gehäuse horizontal ausrichten und die beiden Bohr- oder Dübellöcher (Pfeile) markieren.
4. Gehäuse von der Wand nehmen, zwei M6-Dübellöcher Ø 6 mm bohren und die entsprechenden Dübel in die Löcher stecken.
5. Sensorverbindungskabel [12] durch Öffnung der Außenabdeckung in Wanddurchbruch / Wandhülse einlegen.

6. Verschlussklappe bis zum Einrasten an das Gehäuse drücken.

Befestigung des Sensorverbindungskabels

1. Befestigung des Sensorverbindungskabels.
2. Sensorverbindungskabel [12] durch Wanddurchbruch / Wandhülse ziehen.
3. Das Sensorverbindungskabel mit Klebeband (nicht im Lieferumfang enthalten) bestmöglich auf der Unterseite in dem Wanddurchbruch / Wandhülse fixieren.
4. Für die Verbindung mit der Steuerelektronik sind maximal 10 cm des Sensorverbindungskabels im Ventilatorgehäuse notwendig.

Gehäuseeinbau des Ventilators

1. Gehäuse in Wanddurchbruch/Wandhülse stecken (TOP = oben).

2. Gehäuse horizontal ausrichten und die beiden Dübellöcher markieren.
3. Gehäuse von der Wand nehmen, zwei M6-Dübellöcher Ø 6 mm bohren und die entsprechenden Dübel in die Löcher stecken.
4. Leitungstülle [3] vorsichtig aus dem Gehäuse drücken und entnehmen.
5. Leitungstüllenkappe so abschneiden, dass die Leitungstülle die Stromleitung ganz dicht umschließt.
   TIPP: Die Kappe mindestens 5 mm abschneiden, da sich die Stromleitung danach besser biegen lässt.

6. Leitungstülle wieder im Gehäuse einsetzen und Stromleitung so weit durchziehen, dass sie nicht zu weit in den Anschlussraum hinein ragt.
7. Sensorverbindungskabel vom Außenklimasensor [12] in die dafür vorgesehene Öffnung des Ventilatorgehäuses [1] durchstecken.

8. Gehäuse [1] in Wanddurchbruch / Wandhülse einsetzen und mit zwei Schrauben befestigen. Gehäuse sollte beim Einsetzvorgang nicht verspannt oder gequetscht sein.
9. Sensorverbindungskabel [12] in die angelegten Auskerbungen (I, II) verlegen und auf Elektronikplatine [7] stecken [A].

Elektrischer Anschluss

AKE 100

AKE 150

1. Netzsicherung ausschalten.
2. WICHTIG: Nur einzelne Adern im Gerät verlegen. Mantel der kompletten Stromleitung ca. 70 mm (AKE 100) beziehungsweise ca. 110 mm (AKE 150) entfernen.
3. Abisolieren der einzelnen Adern auf ca. 9 bis 10 mm.
4. Gehäuse an vorgesehener Stelle einsetzen und mit 2 Schrauben befestigen.
5. Einzeladern gemäß der farblichen Kennzeichnung ([14] siehe Bild) an der Federklemme [13] anschließen.
6. Sitz der Leitungstülle überprüfen --> muss gut abdichten.

Endmontage

1. Elektronikabdeckung [6] mit den 3 Rastnasen in die Gehäuseaussparungen I, II und III stecken, bis diese einrasten. Die Elektronikabdeckung während dieses Vorgangs an den Pfeilpositionen fest in das Gehäuse drücken.

2. Den mitgelieferten Innenklimasensor [5] in der richtigen Lage in den Anschlusssockel einstecken

3. Abdeckung [4] anbringen



Wichtige Zusatzinformationen

Hinweis zur Installation: Da es sich bei dem Kleinraumventilator um ein nicht-steckerfertiges Gerät handelt, ist es empfehlenswert die Installation von einem Fachmann vornehmen zu lassen. Zusätzlich gilt es die Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes einzuholen. Die optimale Funktion des Kleinraumventilators AKE 100 / 150 ist bei der korrekten Installation, gemäß Montageanleitung, gewährleistet, wenn der sich im Lieferumfang befindliche Außenklimasensor nach Vorschrift angebracht ist.

Nachströmung von Zuluft innerhalb der Wohnung: Die Luftführung in der Wohnung ist so zu regeln, dass bestenfalls keine Luft aus Küche, Bad und WC in die Räume mit installiertem Kleinraumventilator AKE 100 überströmen kann. Zusätzlich muss der zu entlüftende Raum einem nicht verschließbaren, freien Zuluftquerschnitt von mindestens 150 cm² aufweisen. Das Türlüftungsgitter MLK (nicht im Lieferumfang enthalten) ist dafür bestens geeignet.
